硬體架構

7
4

2

1

智慧生活基礎應用
Arduino

3

5 6

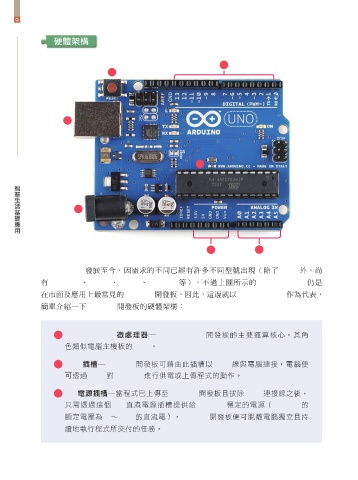

Arduino 發展至今，因需求的不同已經有許多不同型號出現（除了 UNO 外，尚
有 Leonardo、MEGA、NANO、Pro mini 等），不過上圖所示的 Arduino UNO 仍是

在市面及應用上最常見的 Arduino 開發板。因此，這邊就以 Arduino UNO 作為代表，
簡單介紹一下 Arduino 開發板的硬體架構：

1 ATMEGA328P 微處理器― Arduino UNO 開發板的主要運算核心，其角

色類似電腦主機板的 CPU。

2 USB 插槽― Arduino 開發板可藉由此插槽以 USB 線與電腦連接，電腦便

可透過 USB 對 Arduino 進行供電或上傳程式的動作。

3 DC 電源插槽―當程式已上傳至 Arduino 開發板且拔除 USB 連接線之後，

只需透過這個 DC 直流電源插槽提供給 Arduino 穩定的電源（Arduino 的
額定電壓為 5 ～ 12V 的直流電），Arduino 開發板便可脫離電腦獨立且持

續地執行程式所交付的任務。
