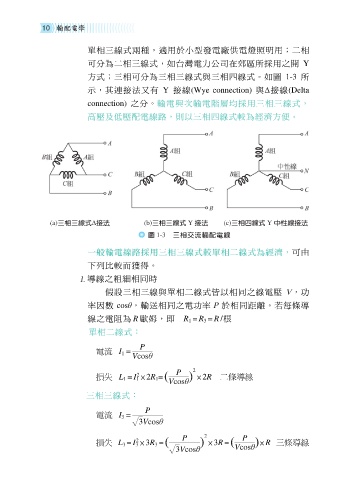

10 輸配電學

單相三線式兩種，適用於小型發電廠供電燈照明用；二相
可分為二相三線式，如台灣電力公司在郊區所採用之開 Y

方式；三相可分為三相三線式與三相四線式。如圖 1-3 所
示，其連接法又有 Y 接線(Wye connection) 與 接線(Delta

connection) 之分。輸電與次輸電階層均採用三相三線式，

高壓及低壓配電線路，則以三相四線式較為經濟方便。

(a)三相三線式 接法 (b)三相三線式 Y 接法 (c)三相四線式 Y 中性線接法
圖 1-3 三相交流輸配電線

一般輸電線路採用三相三線式較單相二線式為經濟，可由
下列比較而獲得。

導線之粗細相同時
假設三相三線與單相二線式皆以相同之線電壓 ，功

率因數 cos ，輸送相同之電功率 於相同距離。若每條導
線之電阻為 R 歐姆，即 R 1 = R 3 = R /根

單相二線式：

P
電流 I 1 =
V
P 2
2
損失 L 1 = I 1 × 2R 1= × 2R 二條導線
V
三相三線式：

P
電流 I 3 =
3V

P 2 P
2
損失 L 3 = I 3 × 3R 3 = × 3R = × R 三條導線
3V V
