6 輸配電學

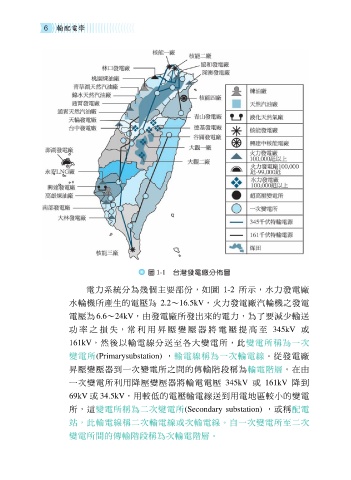

圖 1-1 台灣發電廠分佈圖

電力系統分為幾個主要部份，如圖 1-2 所示，水力發電廠
水輪機所產生的電壓為 2.2～16.5kV，火力發電廠汽輪機之發電

電壓為 6.6～24kV，由發電廠所發出來的電力，為了要減少輸送
功率之損失，常利用昇壓變壓器將電壓提高至 345kV 或

161kV，然後以輸電線分送至各大變電所，此變電所稱為一次

變電所(Primarysubstation) ，輸電線稱為一次輸電線。從發電廠
昇壓變壓器到一次變電所之間的傳輸階段稱為輸電階層。在由

一次變電所利用降壓變壓器將輸電電壓 345kV 或 161kV 降到
69kV 或 34.5kV，用較低的電壓輸電線送到用電地區較小的變電

所，這變電所稱為二次變電所(Secondary substation) ，或稱配電
站，此輸電線稱二次輸電線或次輸電線。自一次變電所至二次

變電所間的傳輸階段稱為次輸電階層。
