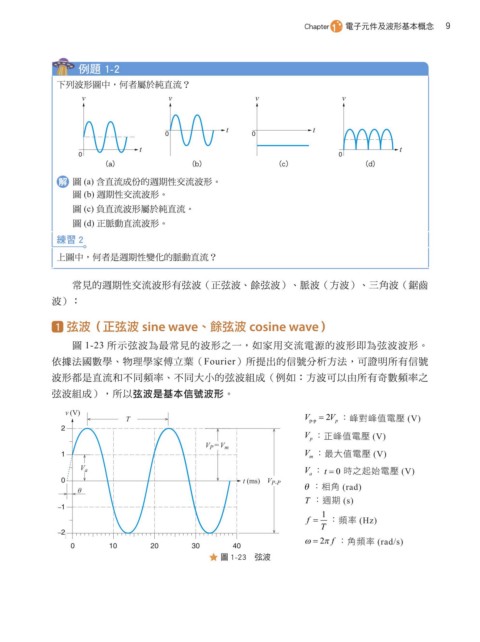

Chapter 1 電子元件及波形基本概念 9
例題 1-2
下列波形圖中,何者屬於純直流?
(a) (b) (c) (d)
解 圖 (a) 含直流成份的週期性交流波形。
圖 (b) 週期性交流波形。
圖 (c) 負直流波形屬於純直流。
圖 (d) 正脈動直流波形。
練習 2
上圖中,何者是週期性變化的脈動直流?
常見的週期性交流波形有弦波(正弦波、餘弦波)、脈波(方波)、三角波(鋸齒
波):
1 弦波(正弦波 sine wave、餘弦波 cosine wave)
圖 1-23 所示弦波為最常見的波形之一,如家用交流電源的波形即為弦波波形。
依據法國數學、物理學家傅立葉(Fourier)所提出的信號分析方法,可證明所有信號
波形都是直流和不同頻率、不同大小的弦波組成(例如:方波可以由所有奇數頻率之
弦波組成),所以弦波是基本信號波形。
V = 2 V jࢤ࿁ࢤ࠽ཥᏀ (V)
p-p p
V j͍ࢤ࠽ཥᏀ (V)
p
V j௰ɽ࠽ཥᏀ (V)
m
V j t = 0 ࣛʘৎཥᏀ (V)
a
θ jԉ (rad)
T jಂ (s)
1
f = j᎖ଟ (Hz)
T
2 f jԉ᎖ଟ (rad/s)
圖 1-23 弦波
