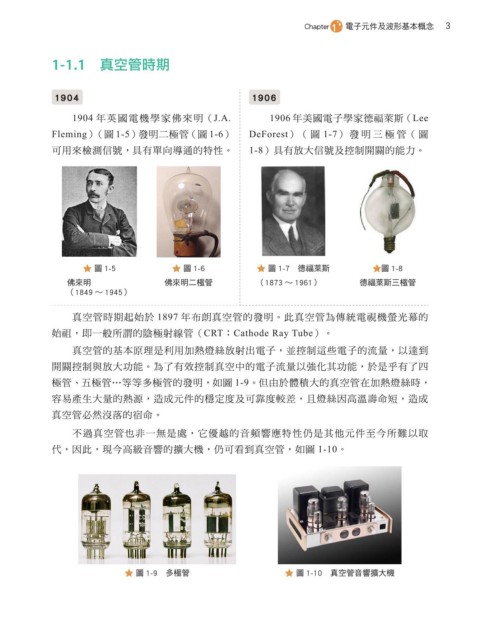

Page 13 - eAC20110_電子學 上_課本PDF

Chapter 1 電子元件及波形基本概念 3

1-1.1 真空管時期

1904 1906

1904 年英國電機學家佛來明（J.A. 1906 年美國電子學家德福萊斯（Lee

Fleming）（圖 1-5）發明二極管（圖 1-6） DeForest）（ 圖 1-7）發 明 三極管（圖
可用來檢測信號，具有單向導通的特性。 1-8）具有放大信號及控制開關的能力。

圖 1-5 圖 1-6 圖 1-7 德福萊斯 圖 1-8
佛來明 佛來明二極管 （1873 ～ 1961） 德福萊斯三極管
（1849 ～ 1945）

真空管時期起始於 1897 年布朗真空管的發明。此真空管為傳統電視機螢光幕的

始祖，即一般所謂的陰極射線管（CRT：Cathode Ray Tube）。
真空管的基本原理是利用加熱燈絲放射出電子，並控制這些電子的流量，以達到

開關控制與放大功能。為了有效控制真空中的電子流量以強化其功能，於是乎有了四
極管、五極管…等等多極管的發明，如圖 1-9。但由於體積大的真空管在加熱燈絲時，

容易產生大量的熱源，造成元件的穩定度及可靠度較差，且燈絲因高溫壽命短，造成
真空管必然沒落的宿命。

不過真空管也非一無是處，它優越的音頻響應特性仍是其他元件至今所難以取

代，因此，現今高級音響的擴大機，仍可看到真空管，如圖 1-10。

圖 1-9 多極管 圖 1-10 真空管音響擴大機
