電腦輔助製圖實習

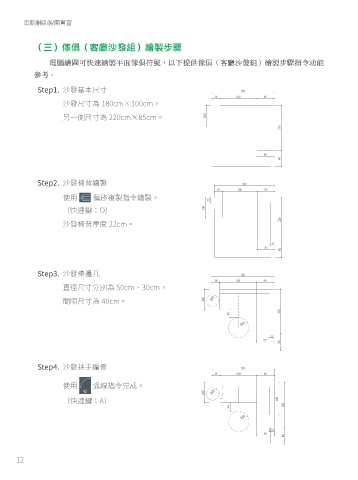

（三）傢俱（客廳沙發組）繪製步驟

電腦繪圖可快速繪製平面傢俱符號，以下提供傢俱（客廳沙發組）繪製步驟指令功能
參考。

Step1. 沙發基本尺寸

沙發尺寸為 180cm×100cm，
另一側尺寸為 220cm×85cm。

Step2. 沙發椅背繪製

使用 偏移複製指令繪製。

（快速鍵：O）

沙發椅背厚度 22cm。

Step3. 沙發桌邊几

直徑尺寸分別為 50cm、30cm，

間隔尺寸為 40cm。

Step4. 沙發扶手編修

使用 弧線指令完成。

（快速鍵：A）

12
