8

土木與建築圖符號繪製

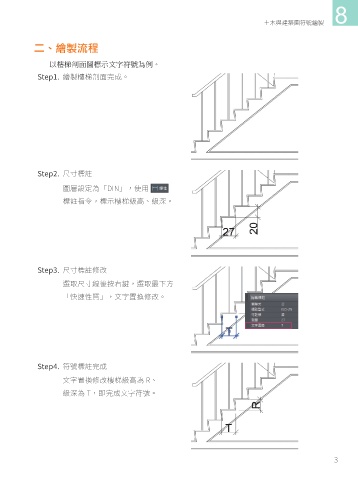

二、繪製流程

以樓梯剖面圖標示文字符號為例。

Step1. 繪製樓梯剖面完成。

Step2. 尺寸標註

圖層設定為「DIN」，使用

標註指令，標示樓梯級高、級深。

Step3. 尺寸標註修改

選取尺寸線後按右鍵，選取最下方

「快速性質」，文字置換修改。

Step4. 符號標註完成

文字置換修改樓梯級高為 R、

級深為 T，即完成文字符號。

3
